巷道堆垛/垂直升降/垂直循環/平面移動類

一、巷道堆垛類立體停車設備

1、運行原理
采用巷道堆垛機或橋式起重機將進到搬運器的車輛水平且垂直移動到存車位，并由存取裝置實現有序存取。運行時，主要由轉盤、堆垛機、車輛搬運器來完成，存車時，汽車停在轉盤處或車輛入口處，車輛搬運器將車輛運至堆垛機上，堆垛機開始在巷道內移動，同時提升車輛搬運器和車輛到相應的泊車位入口，由車輛搬運器將車輛搬運至泊位，取車時同存車程序相反。
2、設備類型
按搬運器搬運車輛方向分為縱向和橫向兩種基本類型，可根據現場條件進行組合靈活設計。

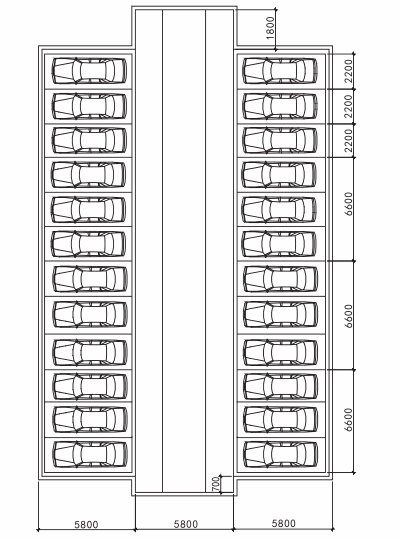

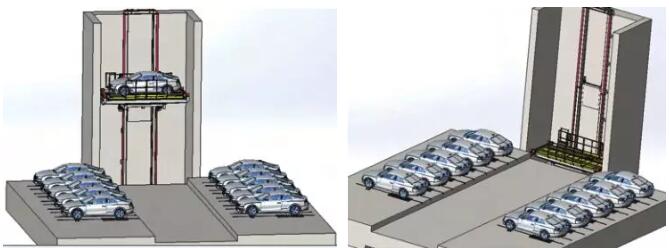

3、結構示意圖

4、主要技術性能參數

5、特點
1.升降或橫移可以同時進行，提高了車輛的出入庫速度。
2.停車間由混凝土或鋼結構構成，保證了地下空間的結構安全和管理簡單方便。
3.可自由利用地下空間，可提供大規模的停車位置。
4.由計算機進行綜合管理，可全面監視設備的運行狀況，并且操作簡單。
5.適合地上、地下或地上地下組合式。
6.存車層通常不超過六層。

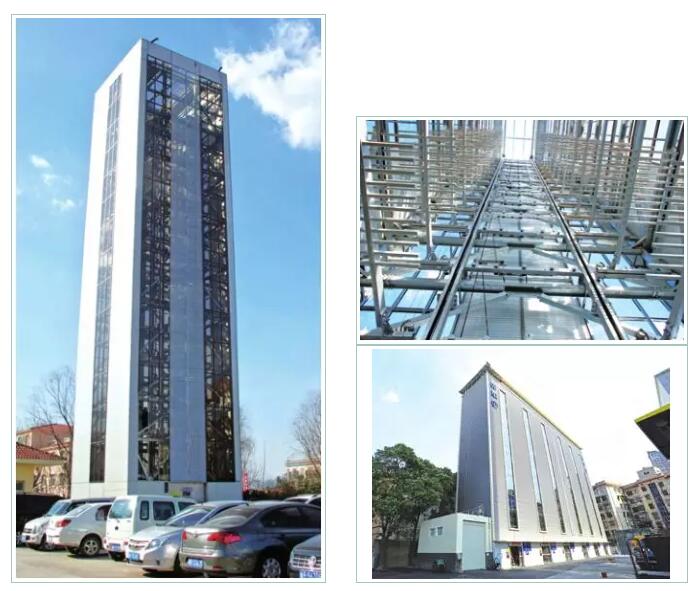

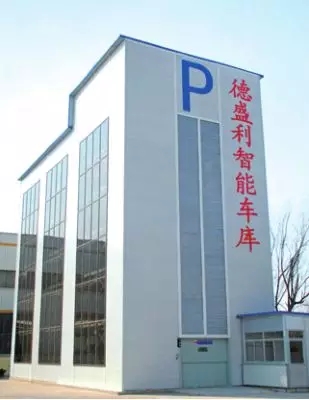

二、垂直升降類智能立體車庫

1、運行原理
垂直升降停車設備也稱為塔式停車車庫，是一種自動化程度較高的立體停車設備，其運行原理是通過提升機構將車輛或載車板升降到指定層，然后用安裝在提升機上的裝置將車輛或載車板送入或送出車位，從而達到立體存取車的目的。

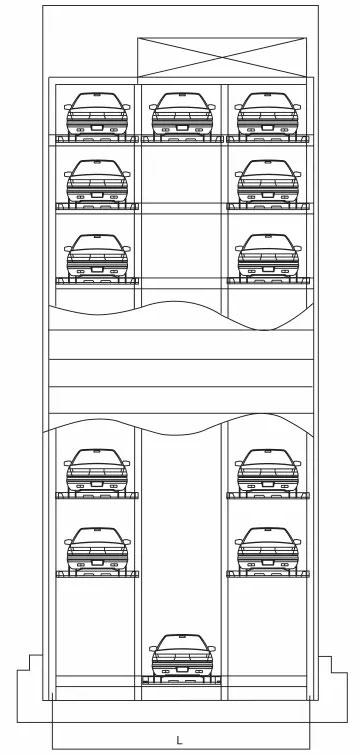

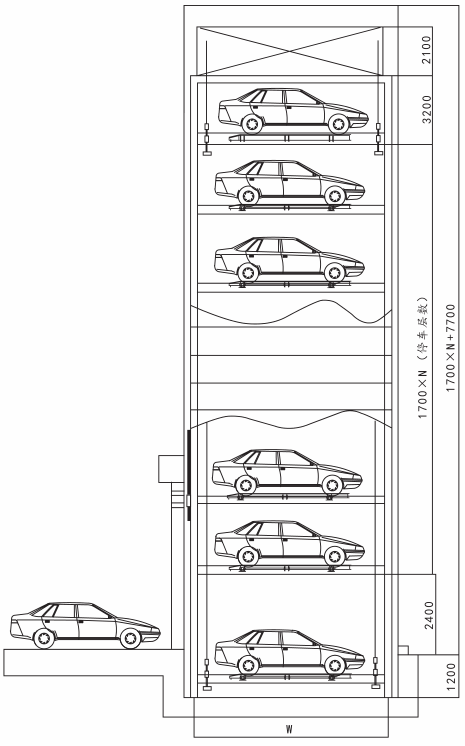

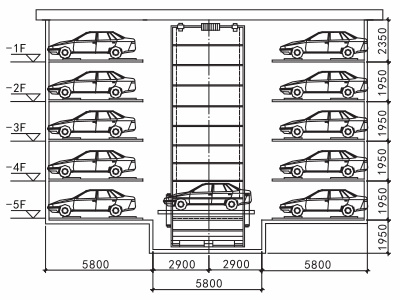

2、結構示意圖

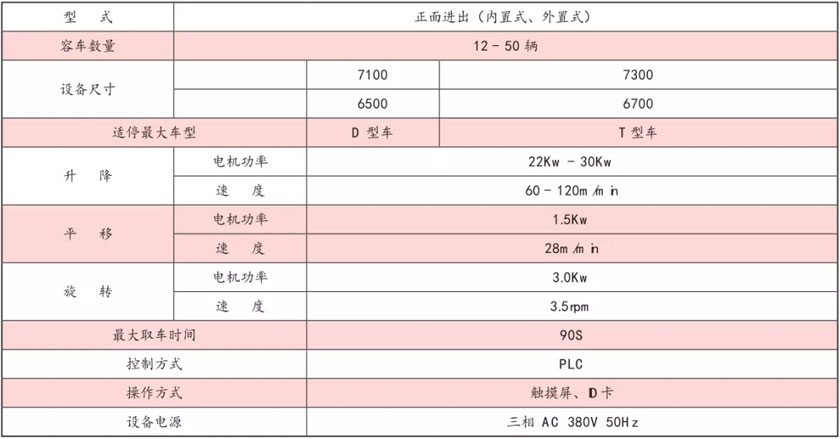

3、主要技術性能參數

4、特點
1.占地面積小空間利用率高，不到50平方米可以停放40輛以上的車。
2.自動化程度高、耗電低、噪音小，出入車輛速度快。
3.采用變頻調頻技術，運行平穩，安全性高，存取車輛方便快捷，操作簡單，維護方便。
4.可采用鋼結構或混凝土外墻設計，外觀新穎、大方。
5.全封閉管理，安全、防盜，為車輛提供保護。
6.設備有多種安全自動檢測系統和自動回轉系統，體現現代技術使用效果。
7.適用于繁華鬧市和土地價值較高地區。

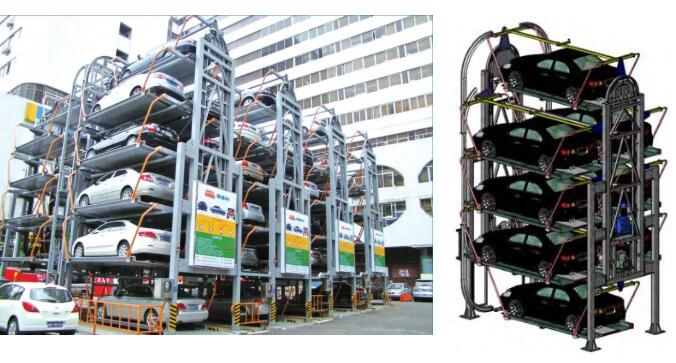

三、垂直循環類智能立體車庫

1、運行原理
垂直循環式停車設備是自動化機械系統在垂直于地面的方向做循環運動而完成存取車輛。減速電機帶動傳動裝置，在牽引鏈條上，每隔一定距離安裝一個載車板，載車板隨鏈條一起做循環運動。

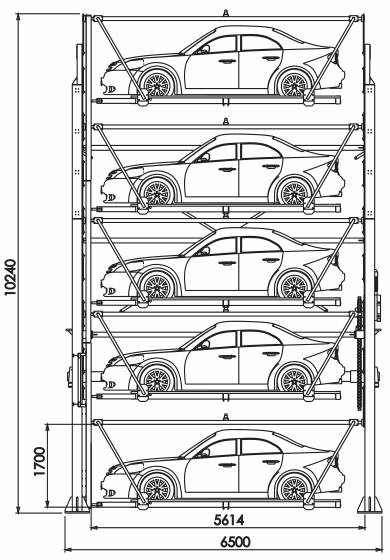

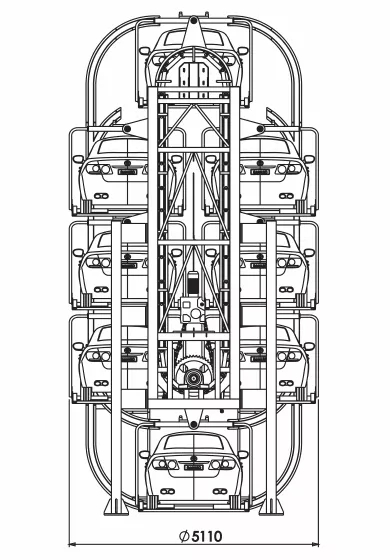

2、結構示意圖

3、特點
1.占地小、容量大、兩個停車位置可停放8-20輛車。
2.機械性能穩定、安裝操作簡便、配置零活、存取車方便、外觀美觀。

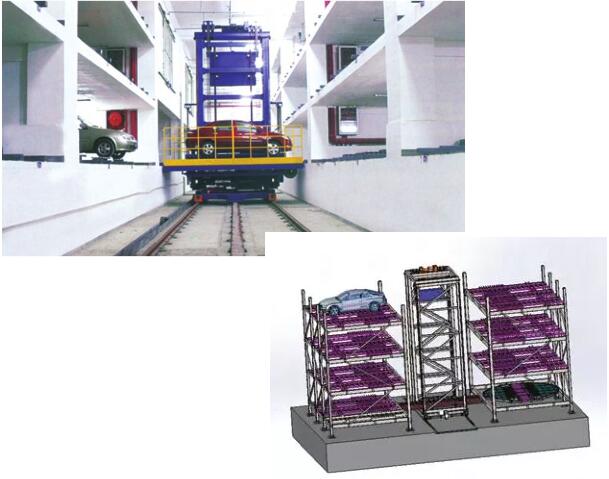

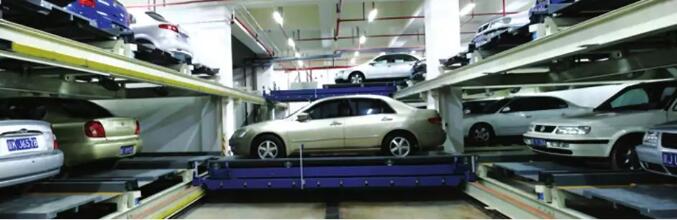

四、平面移動類立體停車庫

1、運行原理
平面移動類立體停車設備類似于立體倉儲，車輛僅需停至出入口，存取車方便安全。運行主要有升降機、車輛搬運器、轉盤來完成，升降機可帶臺車、搬運器及汽車做上下運動，臺車可帶動搬運器及汽車在每層的巷道內橫向移動汽車，通過搬運器搬運至升降機的臺車上，升降機通過升降將汽車提升到相應的層位，臺車將載有汽車的搬運器橫向移動到泊位口，再由搬運器將汽車運送到泊位；存車與取車工作順序相反。
2、設備類型

根據搬運器搬運車輛方向分為縱向和橫向兩種基本類型，可根據現場條件進行組合靈活設計。
3、結構示意圖

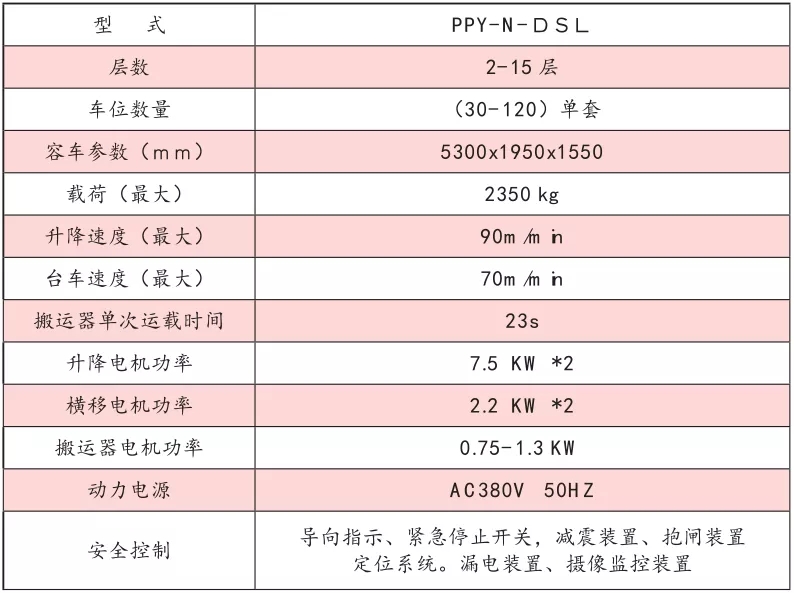

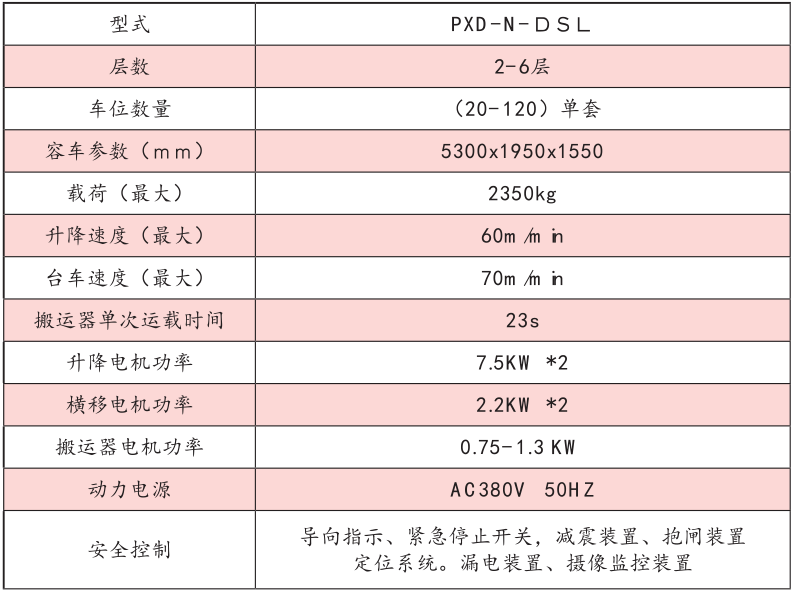

4、主要技術性能參數

5、特點
1.自動化程度高，PLC快速處理進程，連續出入庫，可實現多人同時存取車輛，存取車效率高。
2.可以用于地上及地下車庫，實現由幾十臺到上千臺的大容量停車。
3.全封閉建造，設備安全、可靠。
4.空間利用率高、設計靈活、造型多樣、控制操作方便。
5.以駕駛員為中心的設計方法，多重安全防護裝置，自動調轉車頭，提高舒適性。
6.全面監控設備運行情況，既可集中管理，又可由客戶自己操作。
7.最大容車重量達到2.7噸，可滿足大型及豪華車輛停車需求，還可分層停放不同尺寸的車輛。
8.存車層一般不超過15層。
